首页>>产品展示>>>>无线高压核相仪

点击放大
产品型号:
产品名称:
冠丰牌|KT7900无线高低压核相仪
产品报价:
产品特点:
冠丰牌|KT7900无线高低压核相仪是一款全智能无线高低压语音核相仪,突破传统核相仪电压等级限制问题,可以在极低电压线路中核相,完全实现从10V~35kV电压自动核相(如100V、220V、400V、10kV、35kV,核相电压超过不能超过35kV),无需根据电压等级购置多套核相仪或分别配置高低压探测器,节省成本、减少携带、省时快捷。
  冠丰牌|KT7900无线高低压核相仪的详细资料:

 一.冠丰牌|KT7900无线高低压核相仪结构

1.探测器探钩(2个)

2.探测器探针(2根)

3.探测器电源开关及指示灯

4.探测器天线接口

5.绝缘杆连接接口

6.探测器充电接口

7.主机天线

8.主机LCD

9.主机充电接口

10.FILTER滤波器按键

11.功能按键组

12.USB接口

13.接收器电源开关

14.绝缘杆连接头

15.绝缘护套(手握端)

二.冠丰牌|KT7900无线高低压核相仪LCD说明

1.X探测器通讯状态指示

2.Y探测器通讯状态指示

3.同相/异相指示

4.相位图形指示

5.相位数字显示

6.频率或电压指示(限型号)

7.X探测器检测信号(固定显示A相)

8.Y探测器检测信号(显示A或B或C相)

9.HOLD/READ(保持/查阅等状态指示)

10.存储/查阅的数据组数

三. 操作方法

使用前先仔细检查仪表所有部件是否有损坏,没有任何损坏才能使用。

使用前请做自校验,确认仪表能正常工作。

首次使用应对绝缘杆做耐压试验。

1.开关机

POWER键可以开关机,开机15分钟后仪表自动关机。

2.数据保持

在测试模式下,按HOLD键,可以保持LCD显示,“HOLD"符号指示。再按HOLD键解除数据锁定,返回测试模式,“HOLD"符号消失。

3.数据存储

在测试模式下,按HOLD键保持数据的同时,仪表自动编号并存储当前保持的数据,取消数据保持时显示“SAVE"符号,提示已存数据多少组。本仪表能存储200组数据,若存储已满,显示“已满"或“FULL"符号,必须清除内存后才能再存储。

4.数据查阅

在测试模式下,按住READ键进入数据查阅模式,“READ"符号指示。同时自动显示存储的第001组数据,再按箭头键翻阅。本仪表设置了“+1、-1、+10、-10"快速查阅存储数据功能,按上下箭头键以步进量为增1或减1查询,按左右箭头键以步进量增10或减10查询查询。

5.数据删除

在测试模式下,按CLEAR键进入数据删除对话框,再按左右箭头键选择“是"或“否",再按CLEAR键确定是否删除并返回测试模式。数据删除后不能再恢复。

6.数据上传

连接好电脑与主机的USB通讯线,开机,运行监控软件,即可以读取存储的历史数据,上传电脑并管理数据。

7.高级滤波

为了提高测试的准确性,仪表增设了高级滤波功能,即在核相时,按FILTER键可以启动或关闭高级滤波功能,启动时LCD动态显示“FILTER……",这样核相的结果会更加精确,只是测试的时间会延长。

8.自校验

现场核相前请先做自校验,以确认仪表能正常工作。即将自校线的两个夹子分别连接到两个探测器的探钩上,再将自校线插头插入110V/220V电源插座,在同一条火线上自校验,若没电可能插了零线,将自校线插头反插即可。

9.核相、验电、频率、相序测试

高压,极其危险!必须由经培训并取得授权资格的人员操作,操作者必须严格遵守安全规则,否则有电击的危险,造成人身伤害或伤亡事故。

高压测试,必须连接绝缘杆,并完全拉伸,手握绝缘护套端使用。

本绝缘杆的安全耐压等级为≤110KV,核相电压不能超过35kV,否则有电击的危险,造成人身伤害或设备损坏。

连接好绝缘杆,装好天线,开机,若主机与探测器通讯正常,红色状态灯亮;通讯不正常,白色状态灯亮。同时主机会语音提示“X信号正常"、“Y信号正常"。

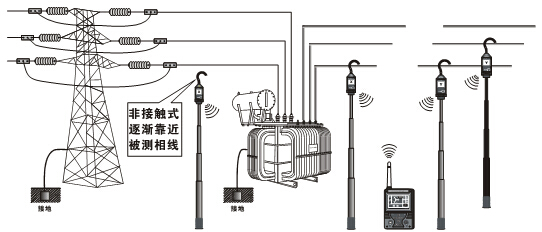

核相时,先将X探测器靠近或接触任一相线,再将Y探测器靠近或接触要核的其他相线。高压核相,探测器无需直接接触高压导线,将探测器探钩逐渐靠近导线,当感应到电场后探测器会发出“嘟--嘟--嘟--"提示音,完成验电功能。低压核相(400V及以下),特别是对配电箱的低压进行核相,请将金属探钩换成金属探针,用探针直接接触低压导线,当电压过低的时候,需接触裸导线测试。

核相是以X探测器为基准,固定显示A相。若两探测器相角在-20°20°(340°360°即是-20°0°)Y探测器检测结果为A,定性为同相;若两探测器相角在100°~140°220°~26,定性为异相。同时主机语音提示“同相"或“异相"。

相角在100°~140°时,Y探测器检测结果为B,即顺相序;相角在220°~26Y探测器检测结果为C,相序。

10电池充电或更换

警告!电池盖板没有盖好禁止充电或使用。

长时间不使用仪表,至少每三个月给可充电池充一次电。

一般2小时完成充电,严禁长时间过充。

更换使用普通电池,请注意电池极性。

使用普通非可充电池,严禁给电池充电。

使用普通非可充电池,长时间不用仪表请取出该电池。

当电池电压不足时,电压低符号显示,请及时给电池充电,若多次充电后电池电量还不够,请更换全新的电池。若用户不方便购买同规格的可充电池,可以购买普通电池代替使用(主机用1.5V、LR6电池6节;探测器用6F22 9V各1块)。

更换电池时,确认仪表处于关机状态。

探测器电池更换:松开探测器底盖上的四枚螺丝,小心打开底盖,换上全新合格的电池,若继续使用同规格的电池,需要对应焊接连线。探测器预留有6F22型电池接口,若换6F22型电池,原内置的电池需要取下,装上6F22型电池即可。

主机电池更换:松开主机电池盖板的一枚螺丝,打开主机电池盖板,换上全新合格的电池。注意电池规格极性,盖好底盖或电池盖板,拧紧螺丝。主机可以使用1.5V、LR6电池。

电池更换完毕后,按POWER键确认电池是否更换成功。更换电池必须严格按照等同性能及参数的电池更换。


七.装箱单

铝合金仪表箱

1个

X探测器

1个

Y探测器

1个

主机(接收器)

1台

伸缩绝缘杆

2根

外置天线

3只

金属探钩

2只

金属探针

2只

自校线

1条

USB通讯线

1条

监测软件(光盘)

1份

充电器

1个

可充锂电池(探测器内)

2块

镍氢充电电池(LR6、1.2V,主机内)

6块

说明书(含保修卡/合格证)

1本
